電子棚札とは

電子棚札「InforTab」は流通・小売や物流のお客様をはじめ、
電子ペーパーを活用したソリューションにより値札や物流ラベル、掲示板、作業指示書などをデジタル化し、
お客様の業務効率化とコスト削減を支援いたします。

電子棚札

導入企業様

活用シーン

電子棚札「InforTab」はあらゆる場面で利活用が広がっています。

流通小売業における効果

小売店舗では、最適価格を適時表示するダイナミックプライシングの実現とLEDやNFC機能をあわせたオムニチャネル戦略を支援し、販売員の負担軽減・人材不足対策にも繋がります。

業務効率・売上・顧客満足度向上

01業務負荷の大幅低減

02ダイナミックプライシング推進

03IT武装だけではない、活用フェーズからのご提案

04カスタマーエクスペリエンス向上

主な特徴

高速で安定した通信

高速で安定した通信

  • アクセスポイント1台あたり、5,000~10,000枚の棚札を制御
  • 高速かつ堅牢な通信(独自の伝送プロトコル、暗号技術)
  • ゲートウェイ作動障害時の隣接ゲートウェイへ自動ローミング

※業界トップ

高い通信強度

高い通信強度

  • ZigBee規格による電波干渉の影響を受けにくい設計※1
  • 干渉の影響を減らし、高速で広範囲の通信エリアをサポート※2
  • 4方向アンテナを装備し、複雑な建屋構造による陰影場所を最小化

※1 14チャネルをサポート
※2 最大200メートル半径

低消費電力設計

低消費電力設計

  • 棚札の電池寿命が5年~7年、容易に交換可能なボタン電池を採用
店舗規模に併せた柔軟なサーバー構成

店舗規模に併せた
柔軟なサーバー構成

  • 複数店舗向けのアクセスポイント、棚札を一括コントロールするセントラルサーバー
  • 単一店舗向けの複数アクセスポイントをコントロールするスタンドアロンサーバー
  • 小規模向けのサーバー機能を備えたアプライアンス型アクセスポイント

主な機能

自由度の高い
デザイン編集機能

電子棚札のデザインは管理画面から画像やQRコード、バーコード、テキストなどを自由にレイアウトができます。

自由度の高いデザイン編集機能

複数ページ対応

価格情報以外に在庫情報やイベント情報、売上情報など各棚札を複数ページにわけ情報を持つことができます。各情報は、付属のリモコンでページ変更が可能です。

複数ページ対応

LEDライト機能

管理画面、またはスマートフォンライナスアプリより、LED点滅・点灯の指示が可能です。3色に点滅するLEDライト機能は、棚出し・注文商品のピッキングといった運営作業の効率性を高めます。

LEDライト機能

NFC機能

NFCに対応したスマートデバイスなどの機器と短距離無線通信が可能です。NFCアプリ連動で、キャッシュレス決裁や詳細情報、ユーザーレビュー、翻訳など、より多くの商品情報を提供できます。

NFC機能

洗練された管理ツール

管理ツールは、任意のPCからWebインターフェイスを使用して利用が可能です。

  • 売変データの表示・更新状況の確認(商品価格マスタ)
  • 接続されているすべてのESLタグ状態の監視
  • 温度、電池残量の監視
  • 遠隔からの問題の分析と解決
洗練された管理ツール

仕組み

電波が届く範囲ならどこでも設置可能です。
電源不要、無線で表示を更新できます。

管理システム→アクセスポイント→
配線不要・電源不要
棚札

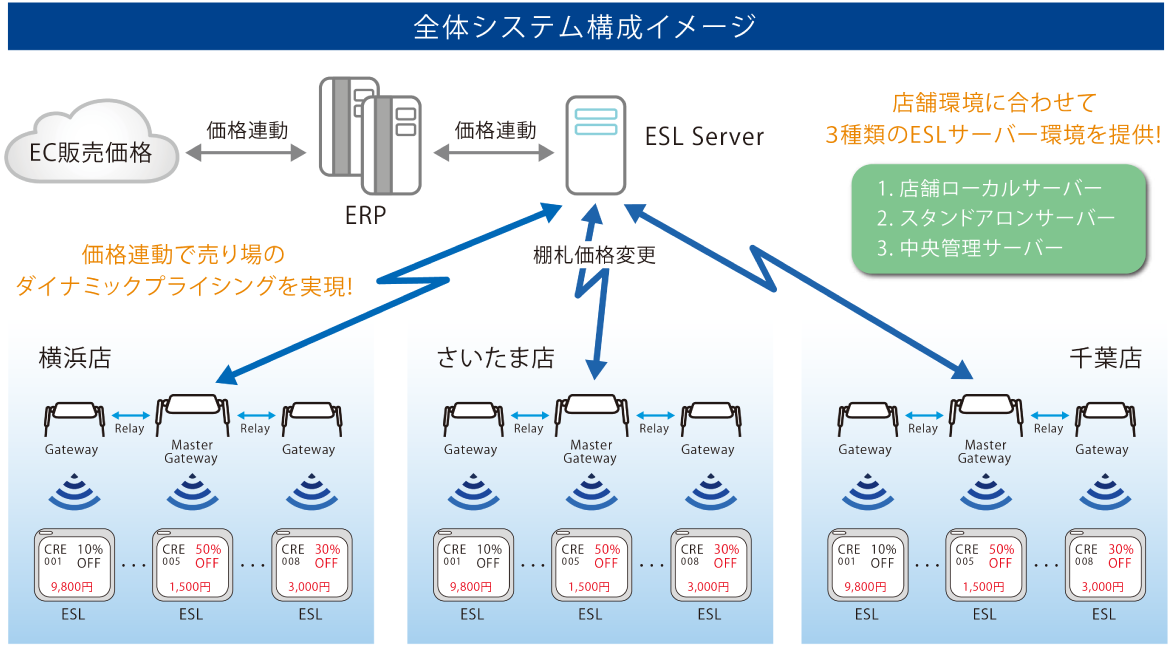

システム構成

規模・運用要件に合わせて3つのシステム構成から選択できます。

小規模エリア
(ローカルサーバー)

小規模エリア

単独拠点
(ローカルサーバー)

単独拠点

複数拠点
(中央管理サーバー)

複数拠点

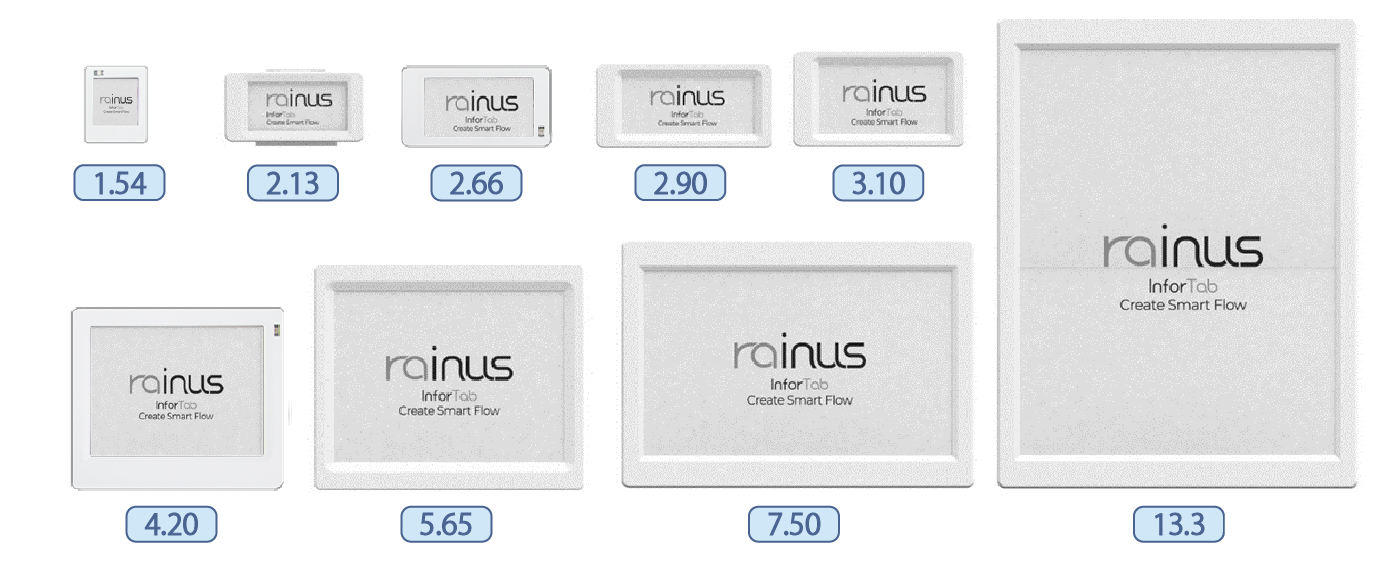

サイズ一覧

利用用途に合わせて9サイズ(全サイズNFC内蔵)から選択できます。

サイズ一覧

棚札サイズ
(inchi)
サイズ (mm) LEDライト (mm) 解像度 (px) DPI 重さ 電池 バッテリ
寿命
外枠 内枠 外枠 位置 (外枠の)
高さ 厚さ 高さ 高さ
1.54 39.8 47.3 13.6 27.3 27.3 5.8 6.0 上から2.7 左から6.0 152×152 140 20.8g CR2450 1個 約7年
2.13 69.4 35.0 12.2 48.6 23.7 3.1 5.9 下から5.1 右から2.7 250×128 130 28.2g CR2450 2個 約10年
2.66 82.0 42.5 12.9 58.8 29.5 3.1 5.9 下から5.5 右から2.9 296×152 125 42.0g CR2450 2個 約10年
2.90 89.2 42.9 12.2 66.9 29.1 3.1 5.9 下から5.5 右から2.7 296×128 112 42.0g CR2450 2個 約10年
3.10 90.8 52.0 12.9 46.2 69.3 LEDオプションなし 296×168 111 47.8g CR2450 2個 約10年
4.20 99.0 89.4 14.4 84.8 63.6 2.8 5.8 上から8.9 右から5.8 400×300 120 76.0g CR2450 3個 約7年
5.83 138.2 114.6 17.5 118.7 88.22 LEDオプションなし 600×448 138 157.8g CR2450 4個 約7年
7.50 187.0 127.6 17.5 163.2 97.9 LEDオプションなし 640×384 100 120.0g CR2450 3個 約7年
13.3 311.0 244.0 19.0 275.5 195.2 LEDオプションなし 960×680 88 620.0g CR2450 8個 約7年
共通スペック 動作温度 0~40℃(標準用タグ),-25~0℃(冷蔵庫用タグ) ※標準では2.90インチのみ冷蔵庫対応
ディスプレイ 電子ペーパーディスプレイ、単色、3 色(White / Black / Red)、3 色(White / Black / Yellow)
通信 2.4GHz(IEEE802.15.4のZigBee)双方向無線通信

バッテリーの寿命は、更新回数、温度、およびLEDの使用頻度などによって異なります。

アクセスポイント(Gateway)

寸法 179.30 x 179.30 x 31.65 mm
重量 434g(ダイポールアンテナを含む)
アンテナ Wi-Bro ダイポールアンテナ SMT / 2.4 Ghz、5 dBi
サポートされているタグ数 Gatewayごとに約8000タグを制御
伝送範囲 屋内 25 メートル(AP に基づく半径)
電源 5V DC / 2A または PoE(外部電源)
消費電力 4W(標準)
動作温度 0~40°C
動作湿度 10~80%

システム連携

CREiST独自のESL連携システムを同時に導入することで電子棚札の利用価値が飛躍的に向上します。
既存システムとの柔軟な連携で状況や場面に合わせて実業務に沿った電子棚札の表示情報を更新することで、
お客様への付加価値情報提供と販売員の業務効率化が可能になります。

ESL連携システム→
InforTabシステム
棚札
ポップ例
週末特価・特売
売尽し・在庫限り
緊急値下げ
新商品・売れ筋商品
オリジナルブランド
期待効果 集客拡大、施策対象商品の販売促進 旧型商品や残在庫の一掃 消費期限間近の売り切り 新商品・売れ筋商品をアピール 特別感をアピール
ESL連携システム 適用開始・終了日時をコントロール(連携元より適用日時連携) 適用開始・終了日時をコントロール(連携元より適用日時連携) 適用開始・終了日時をコントロール(連携元より適用日時連携) マーケティング情報と連携した付加価値情報表示 商品詳細情報と連携した独自情報表示

複数I/Fを組み合わせた制御は別途カスタマイズが必要になります。

導入支援

棚札機器と導入コンサル、計画立案、設置工事、保守サポートまで、3社の強みとシナジーを生かした実績と安心の電子棚札導入体制。

導入実績

導入の流れ

徹底した現場調査と店舗ヒアリング、計画立案のもと電子棚札を導入します。
これにより、導入時、及び導入後のトラブルを未然に防ぐことができます 。

現地調査
  • 店舗内電波調査(スペアナ使用)
  • Gateway設置位置、配線ルート確認
  • ネットワーク機器の設置場所確認
  • 什器調査、売場に於ける特殊条件確認
  • 工事作業員の入館方法確認
  • 工事物品の搬入ルート、搬入手順確認
店舗設置計画
打ち合わせ
  • 展開スケジュール(店舗別のスケジュール)
  • 店舗との調整(作業内容、作業スケジュールのご説明)
  • 店舗別前提条件確認(搬入時間、設置時間、注意点など)
Gateway設置工事
  • 工事準備(事前機器設定)
    ※おおむね10営業日
  • 配線工事(既設ネットワークへの接続、POE-SW設置)
  • 設置工事(店舗天井へのGateway設置)
導通確認
  • 棚札サーバーとGateway間の疎通、Gatewayと棚札の疎通
棚札・ACC搬入設置準備
  • 店舗内へ設置するための事前準備(アクセサリなど)
エリア別設置展開
  • 紙プライスリストを撤去し、電子棚札設置。設置済の電子棚札より順次稼働(売価表示など)
全棚札動作確認
  • 全棚札の正常稼働を再確認、パフォーマンス確認など
店舗教育
  • 店舗従業員への電子棚札設置方法、操作方法を説明
本稼働
  • 動作状況監視
